Appareil GBC

Mesures
Gamme de mesure    : 0.5 - 100 mm
Répétabilité               : 0.02 µm
Précision                   : 0.03 µm
Mouvement vertical  : pneumatic, opéré manuellement


Affichage :
Afficheur numérique avec sortie RS232
Résolution : 1µm / 0.1 µm / 0.01 µm


Logiciel
Permet la calibration des cales étalon de 0.5 mm à 100 mm d'épaisseur (métrique et inch)


Présentation

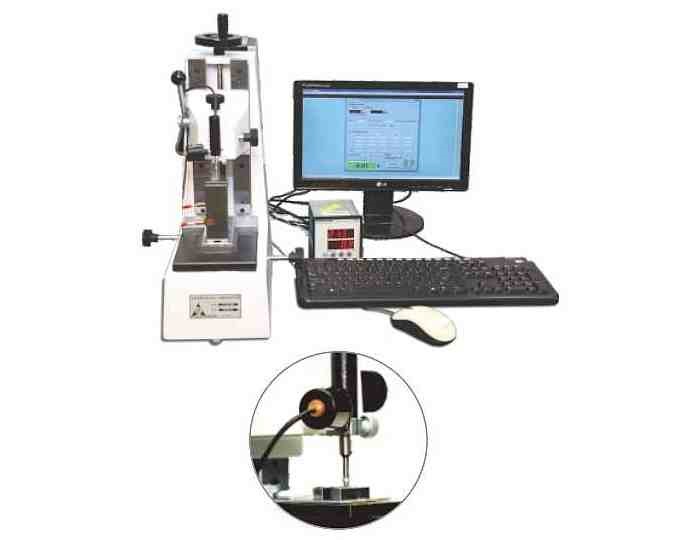

Appareil destiné à la calibration des cales étalons d'épaisseur 0.5 mm à 100 mm. Le principe de mesure de cet appareil est celui adopté par un grand nombre de laboratoires nationaux de métrologie de différents pays, ainsi que des laboratoires accrédités ISO/IEC17025.

Cet appareil requiert l'utilisation d'une cale de référence, dont la mesure du point central est connue.

Cet appareil comporte 2 senseurs LVDT :

  • 1 sur le haut
  • 1 sur la base
Cela permet d'obtenir des résultats de mesure précis et fiables. L'appareil comporte un support de cale permetant au senseur de mesurer en 5 points différents, et de calculer le parallélisme de la cale contrôlée.
Toutes ces mesures sont faites par rapport à la mesure d'un master de référence.

Le système de montée/descente du senseur superieur est pneumatique, ce qui permet de déplacer et contrôler la cale étalon, sans intervention manuelle directe, évitant ainsi toute secousse, ainsi qu'un échaudfement dû au contact de la main.

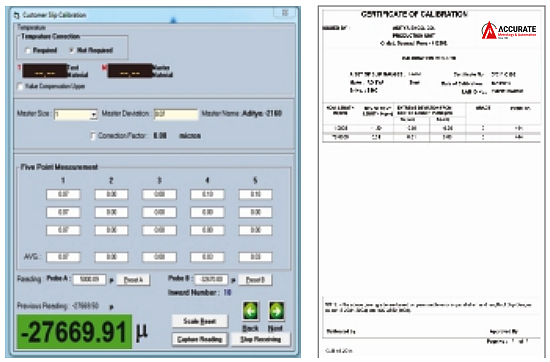

 Logiciel de calibration

  • Software intuitif, permettant le calcul de la classe de précision de la cale contrôlée
  • Archivage des résultats de mesure
  • Edition de certificats de contrôle
  • Compensation automatique des variations de température, avec utilisation d'un coefficient thermique


 Principales caractéristiques

  •  Base en fonte pour garantir une bonne stabilité thermique
  •  Facilité de positionnement des cales étalon sur les points de  mesure (mesures sur 5 points)
  •  Mouvements utilisant des guidages à billes de haute précision

 Eléments de l'appareil

  •   support de cale étalon avec 2 gabarits
  •   2 senseurs LVDT
  •   Système pneumatique pour montée /descente du senseur   supérieur
  •   Dispositif de protection thermique
  •   software
  •   capot de protection pour le senseur
  •   Manuel opérateur
