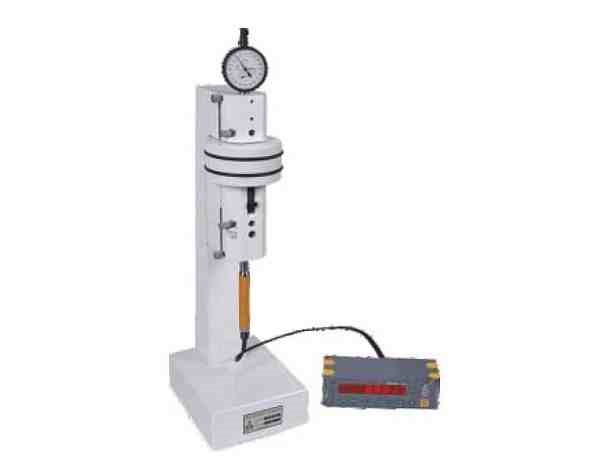

Appareil DCT 1 - DCT 2

Course pour la calibration des comparateurs : 0-25 mm (1")
Course pour la calibration des jauges d'alésage : jusqu'à 150 mm (jusqu'à 450 mm avec un accessoire optionnel)
Résolution : 1 µm / 0.1 µm
Répétabilité : jusqu'à 0.3 µm
Erreur maxi sur pleine course : < 2.5 µm

Présentation

Appareil destiné à la calibration des comparateurs à aiguille (en mm ou inch):


  • comparateur à tige coulissante (diamètre tige 8 mm)
  • microkators
  •  utilisation de l'appareil en position horizontale pour
          - la calibration des comparateurs à levier
          - la calibration des jauges d'alésage de type "droites"

Comparaison directe des mesures avec le comparateur de référence

Le comparateur de référence est standard, et peut être facilement changé.

Utilisable dans 2 configurations :
Soit avec un comparateur numérique de résolution 1 µm, pour la calibration de comparateurs à aiguille de graduation mini 10 µm.

Soit avec un comparateur numérique de résolution 0.1 µm,, pour la calibration de comparateurs à aiguille de graduation mini 2 µm ou 1 µm,

Interface avec un logiciel sur PC, par RS232 (enregistrement des résultats / évaluation de la conformité d'un comparateur).


Fiche technique

 Logiciel de calibration

  • Acquisition directe des données par un ordinateur
  •  Software d'interface intuitif
  •  Résultats de mesures (dans les 2 directions avance/recul) sous   forme de graphique
  • Mise en évidence de l'hysteresis
  • Logiciel mémorisant l'historique des calibrations effectuées sur un comparateur






    Calibration des jauges d'alesage                  Calibration des                                                                                 microkators
                          Calibration des comparateurs à levier
