Stations de controle/mesures

Les machines présentées ici sont des exemples de machines automatiques (incluant le chargement / déchargement des pièces) ou semi automatiques développées spécifiquement pour la mesure des types de pièces suivantes :

• culbuteurs
• Vilebrequins (voitures et motos)
• Arbres à cames ( voitures et motos)

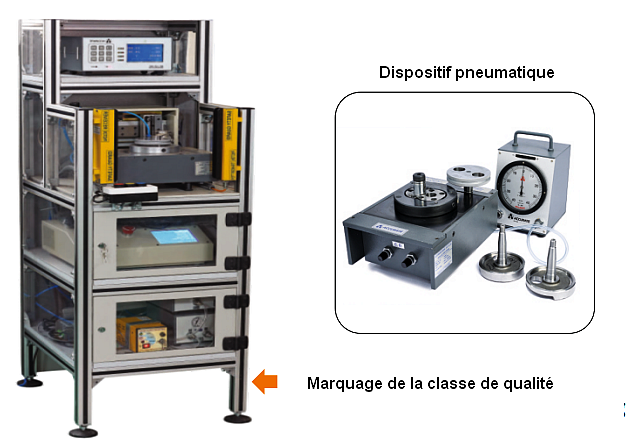

Contrôle de vilebrequins pour 2 roues

Système de mesure pneumatique. Cycle de mesure automatique à l'exception du chargement/déchargement

Mesure d'entraxe entre le centre du roulement et le centre du maneton.

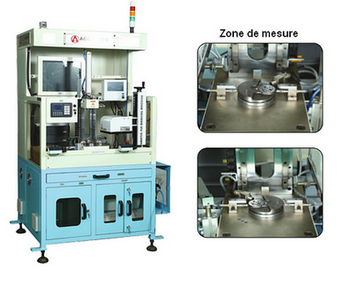

Contrôle de vilebrequins (gauche/droit) pour 2 roues ((Mesure par contact)

Cycle de mesure automatique (PC et automate) à l'exception du chargement/déchargement. Temps de cycle 18 s.

Analyse SPC

Mesure d'entraxe, mesure du diamètre exterieur du palier, du diamètre d'alésage, du diamètre d'arbre en 5 points. Mesure d'épaisseur de la bride, Mesure de perpendicularité de la face par rapport au diamètre d'arbre, Mesure de diverses cotes (logueur, profondeur, largeur)...

Système de marquage intégré ( grade de qualité et traçabilité )

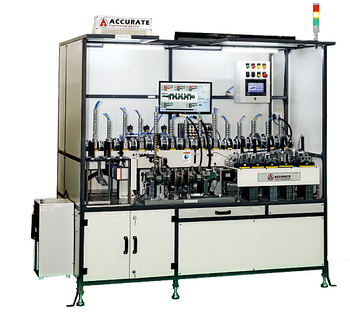

Contrôle de vilebrequins ( Palpeurs pneumatiques et à contact)

Mesures/ contrôles

Diamètre de tourillon, ovalisation, conicité

Diamètre exter de bride, diamètre d'alesage de bride, diamètre d'embout, largeur de rainure clavette, course, largeur de butée des tourillons, largeur des manetons, battement des tourillons,...

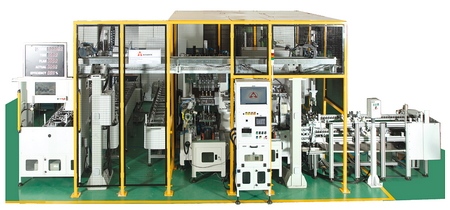

Contrôle de vilebrequins pour véhicules  ( Mesures par contact)

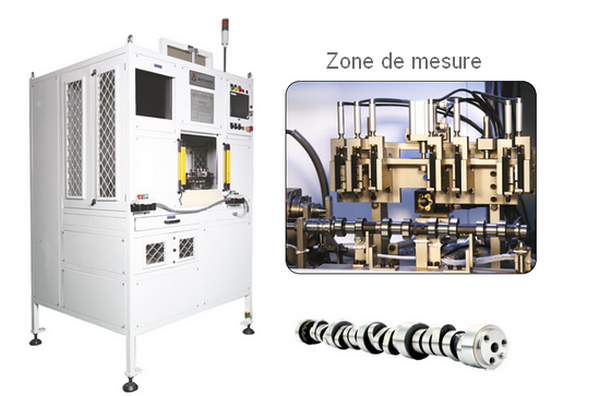

Contrôle d'arbres à cames assemblés  ( Mesures par contact)

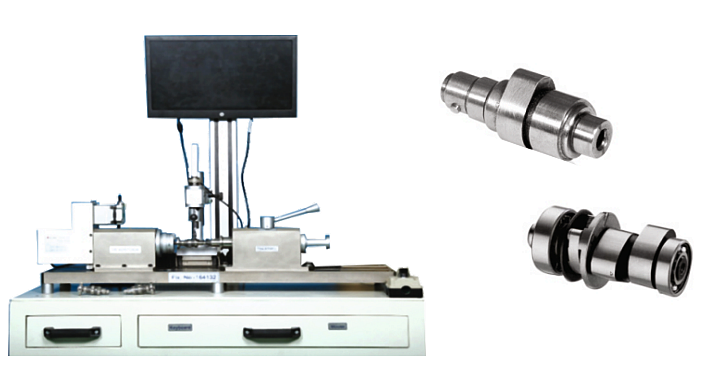

Contrôle d'arbres à cames ( 2 roures)
